Надежная автоматизация пищевого производства «с изюминкой»
Для предприятия по производству и фасовке специй мы изготовили и поставили комплект сенсорного оборудования, предназначенного для работы в составе шкафа управления и на участках общего контроля технологических процессов. Технологический процесс фасовки сыпучих продуктов, особенно таких мелкодисперсных, как молотые специи, создает сложнейшие условия для электроники: постоянная взвесь мелкодисперсной пыли, требование к частой и тщательной влажной уборке помещений. Стандартные коммерческие мониторы и компьютеры в таких условиях быстро бы выходили из строя, приводя к простоям конвейеров и риску нарушения санитарных норм.
Задача: Сенсорное оборудование, стойкое к пыли и санитарной обработке
Главным вызовом стал выбор интерфейса управления фасовочными линиями, который должен был соответствовать строгим требованиям:
Удобство для операторов, работающих иногда в перчатках, и стабильная производительность для работы с системами управления (SCADA/HMI).
Абсолютная защита от мелкодисперсной пыли, способной проникать в малейшие щели и выводить из строя электронные компоненты и системы охлаждения.
Устойчивость к частой мойке дезинфицирующими средствами и струям воды. Оборудование должно выдерживать ежедневную санитарную обработку без риска короткого замыкания или коррозии.
Надежная работа в условиях вибрации от работающего фасовочного и упаковочного оборудования.
Гигиеничность конструкции: гладкая поверхность без щелей, которую легко мыть и дезинфицировать.
Защищая данные наших клиентов— меняем реальность на экранах!
Как панель оператора TLM150F работает на линии фасовки специй — видео
В этом видео — наша 15-дюймовая накладная сенсорная панель оператора TLM150F, установленная прямо в шкаф управления на линии фасовки специй. Смотрите, как это выглядит в реальном цехе.
Где стоит

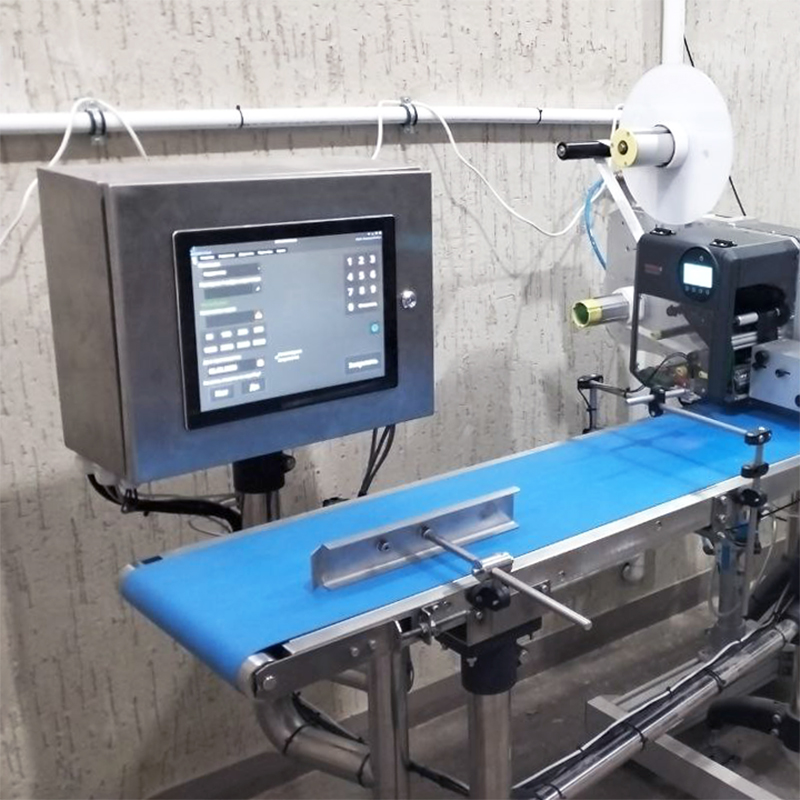

Панель вмонтирована в шкаф управления — компактно, удобно, прямо у линии. Оператору не нужно никуда идти: всё управление под рукой.
Защита от пыли и влаги
Лицевая панель герметична (IP65). В цехе постоянно витает мелкодисперсная пыль от специй, а оборудование регулярно моют. Панель не боится ни того, ни другого — корпус закрыт, вентиляции нет, пыли внутрь не попасть.

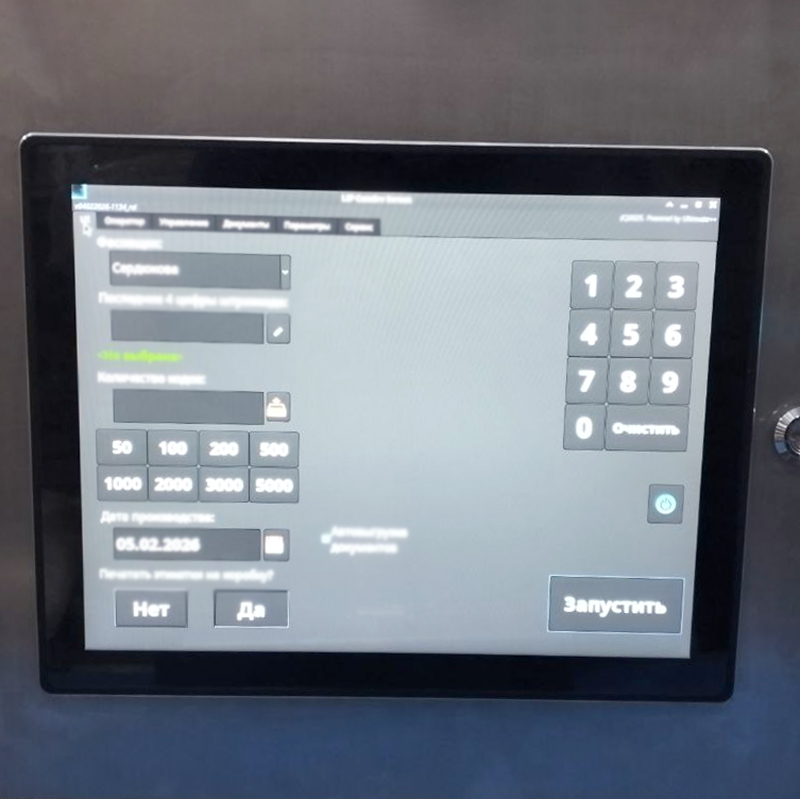

Что оператор видит на экране
На видео — типовой интерфейс управления линией маркировки: сменные задания, статусы, кнопки пуска и останова. Панель работает с промышленным ПО стабильно, без подвисаний.
Как закреплена
Крепление — стандартное VESA, монтаж занял минимум времени. Всё надёжно, ничего не болтается, даже при вибрации от работающего оборудования.
Смотрите, как это работает вживую. Если нужна такая же панель на ваше производство — просто скажите, подберём конфигурацию под вашу задачу.
Решение: Защищенная панель оператора российского производства TLM150F

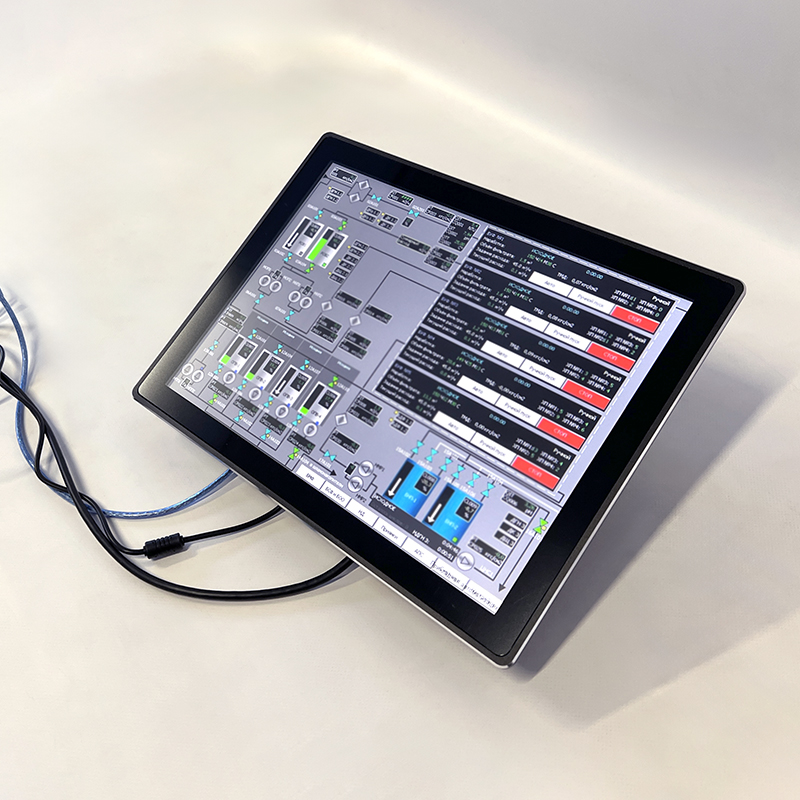

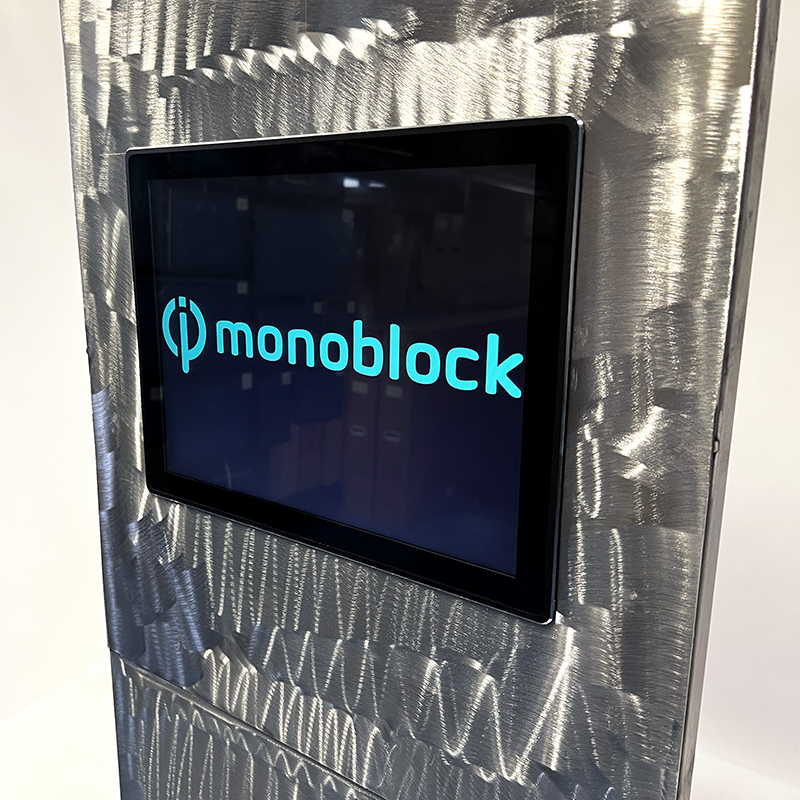

Ключевым элементом проекта стали сенсорные моноблоки диагональю 15″ в исполнении «встраиваемый/накладной». Такое решение оптимально для монтажа в дверцу или лицевую панель шкафа управления: устройство компактно, удобно для оператора и обеспечивает стабильную работу интерфейса управления оборудованием. В данном проекте 15″ моноблоки используются как средство управления линией маркировки упаковок со специями: оператор работает с заданиями, контролирует статус, подтверждает операции и обеспечивает корректный запуск/останов линий в рамках технологического цикла.
По итогам анализа был выбран специализированный промышленный инструмент — Накладная сенсорная панель оператора 15″ IP65. Это решение идеально закрыло все потребности пищевого цеха:
Герметичная лицевая панель IP65 — гарантирует полную защиту от проникновения мелчайшей пыли перца, куркумы или корицы, а также от струй воды во время санитарной уборки. Герметичный экран легко и безопасно дезинфицировать.
Безвентиляторная конструкция — ключевое преимущество для запыленной среды. Отсутствие вентиляционных отверстий исключает попадание пыли внутрь корпуса и гарантирует долговечную и стабильную работу без перегрева.
Прочный антивандальный корпус из алюминия и стали — устойчив к вибрациям и случайным механическим воздействиям в цеху.
Проекционно-емкостный сенсорный экран (PCAP) — обеспечивает точное и быстрое управление даже руками в перчатках, что критически важно для соблюдения гигиенических норм на пищевом производстве.
Достаточная производительность на базе процессора Core I7-6500U с RAM 8 Gb, SSD 512 Gb — обеспечивает плавную работу интерфейсов систем управления фасовкой, взвешиванием и этикетированием.
Простая интеграция и монтаж — компактный форм-фактор и простая система встраивания позволили удобно разместить панели непосредственно на фасовочных линиях, оптимизировав рабочие места операторов.

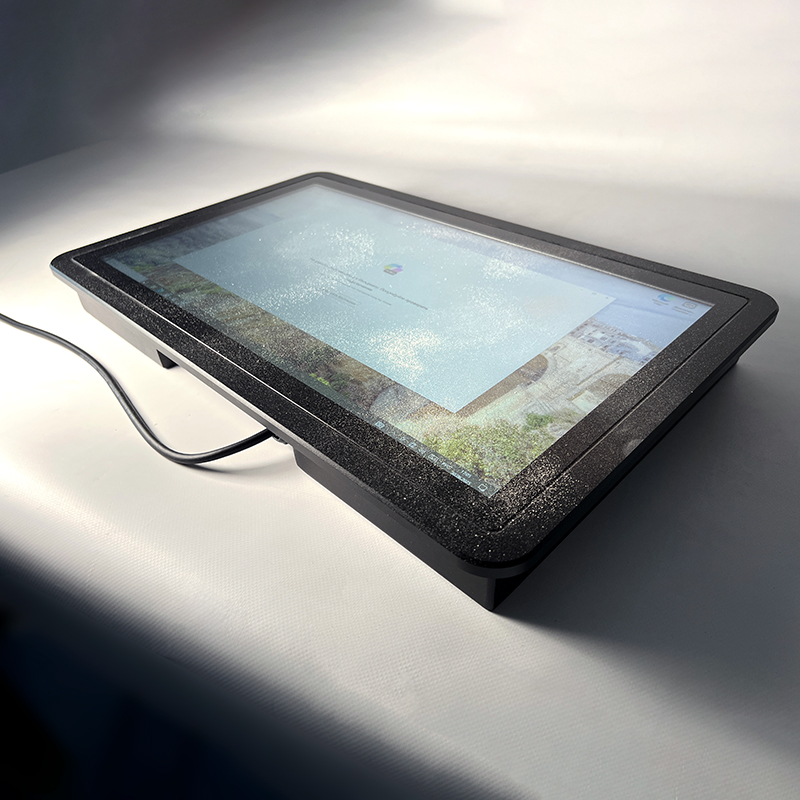

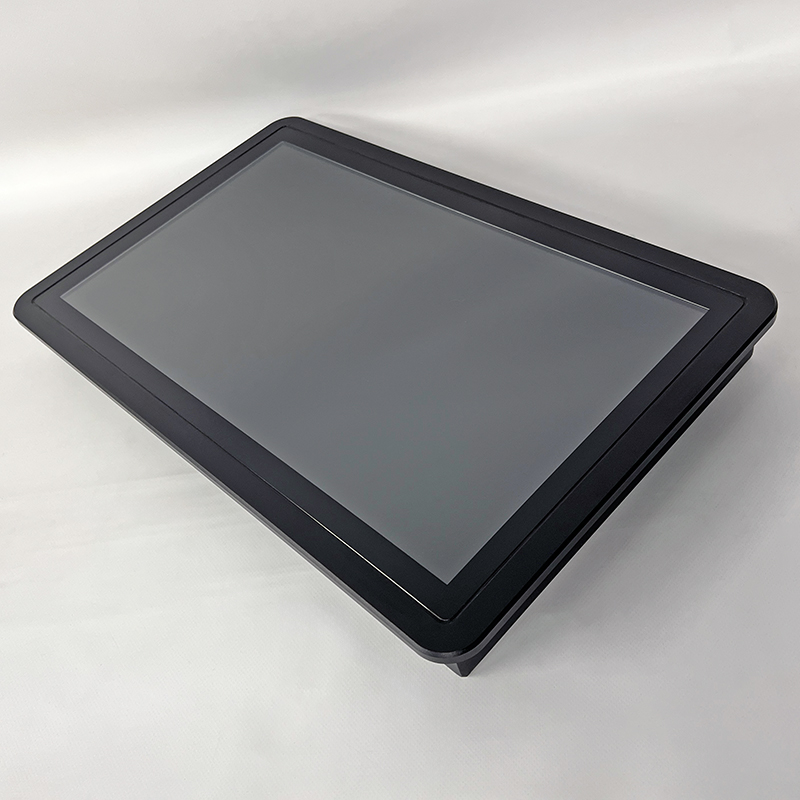

Защищенный сенсорный моноблок 21.5″ IP66 для общего контроля TLM215S
Дополнительно был поставлен промышленный сенсорный моноблок 21.5″ с классом защиты IP66. Он предназначен для размещения в производственной зоне и используется для общего контроля процессов: мониторинга текущих параметров, отображения статусов оборудования и оперативного управления в рамках регламентов производства.
Полная защита IP66 — моноблок не боится ни мелкодисперсной пыли, ни интенсивной влажной уборки с применением дезинфицирующих средств. Его можно устанавливать в самых «пыльных» зонах цеха, включая участки фасовки специй.
Безвентиляторная конструкция — отсутствие вентиляторов и вентиляционных отверстий исключает попадание пыли внутрь корпуса. Устройство работает бесшумно, не перегревается и не требует обслуживания.
Производительная платформа — на базе процессора Intel Core i7-6500U, 8 ГБ оперативной памяти и быстрого SSD на 512 ГБ. Этого достаточно для работы с SCADA-системами, визуализации технологических процессов и запуска любого промышленного ПО.
Удобство управления — проекционно-емкостный (PCAP) сенсорный экран мгновенно реагирует на касания и уверенно работает в перчатках, что критически важно для соблюдения санитарных норм на пищевом производстве.

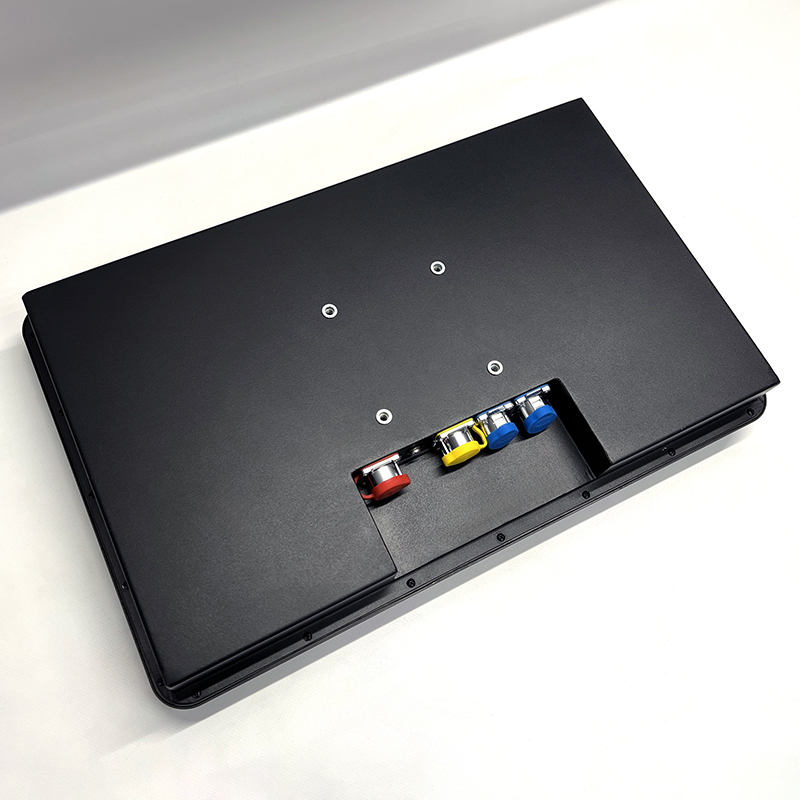

Гибкость интеграции — один сетевой порт RJ45, два USB 3.0, встроенное питание 220V AC и стандартное крепление VESA 100×100 мм позволяют легко разместить моноблок на стене, стойке или в любом удобном месте для общего мониторинга.
Операционная система — предустановленная Windows 10 обеспечивает совместимость с большинством промышленных программных решений и систем управления.
Благодаря крупному 21.5-дюймовому экрану и высокой яркости, информация считывается легко даже с расстояния, что делает эту панель удобным инструментом для диспетчерского контроля.
Роли участников проекта
Наша зона ответственности включала производство и поставку моноблоков. Работы по интеграции, установке и внедрению решения на площадке заказчика выполнили партнеры — Корпорация «Лаборатория инвестиционных проектов» (г. Ессентуки). Команда партнеров взяла на себя полный цикл монтажных и пусконаладочных работ, настройку взаимодействия с системой управления и ввод оборудования в эксплуатацию.
